In hydraulischen Zylinder-Systemen diktiert das geschärfte Rohr - das präzise bearbeitete Innenlauf, in dem der Kolben gleitet - direkt Leistung, Effizienz und Langlebigkeit. Ein schlecht fertiges oder schlecht montiertes geschärftes Rohr verursacht übermäßige Reibung, Dichtungsbeschädigungen und Druckverlust, was zu häufigen Ausfallzeiten und teuren Reparaturen führt. Standard-off - the-regal geschärfte Rohre erfüllen oft nicht die einzigartigen Anforderungen von spezialisierten hydraulischen Anwendungen (z. B. Hochdruck-Industriepressen, korrosionsanfällige Schiffsausrüstung oder raumengeschränkte mobile Maschinen). Hier zeichnen sich kundenspezifische geschärfte Rohre aus: So konzipiert, dass sie exakt den Anforderungen an Dimensionen, Material und Oberflächenveredelung entsprechen, optimieren sie die Leistung von Hydraulikzylindern für spezifische Anwendungsfälle. Dieser Leitfaden erläutert die entscheidende Rolle von kundenspezifischen geschärften Rohren, ihre Designvorteile, Fertigungsprozesse, Materialauswahl und wie man zuverlässige Lösungen für hydraulische Systeme beschafft.

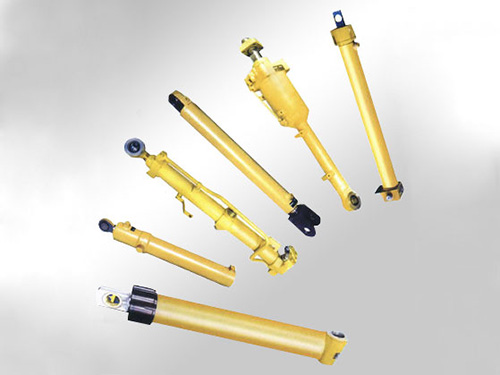

Ein kundenspezifisches Schärfrohr ist ein präzise konstruiertes zylindrisches Fass (der Kern eines Hydraulikzylinders), das anwendungsspezifische Spezifikationen erfüllen soll, einschließlich:
- Dimensionelle Präzision: Genauer Innenlochdurchmesser (ID), Außendurchmesser (OD) und Wanddicke (Toleranzen so eng wie ± 0,005 mm für kritische Anwendungen).
- Oberflächenbeschaffenheit: Ultraglatte Innenbohrung (typischerweise Ra 0,2 - 0,8 μ m), um die Reibung zwischen Kolben und Dichtungen zu minimieren und Flüssigkeitslecks zu verhindern.
- Material-Anpassung: Auswahl von Metallen (z.B. Legierungsstahl, Edelstahl) auf die Umweltbedingungen (Korrosion, Temperatur) und die Belastungsanforderungen zugeschnitten.
- Besondere Behandlungen: Nachschärfungsverfahren wie Chrombeschichtung, Nitrierung oder Belastungsentlastung zur Verbesserung der Haltbarkeit, der Verschleißfestigkeit oder des Korrosionsschutzes
Im Gegensatz zu Standardschärfrohren (die den industriellen Größen entsprechen) sind kundenspezifische Versionen so konzipiert, dass sie nahtlos in andere Zylinderkomponenten (Kolben, Dichtungen, Stangen) integriert und sich an einzigartige betriebliche Herausforderungen anpassen (z. B. hohen Druck, extreme Temperaturen oder aggressive Flüssigkeiten).
Kernvorteile von Custom Honed Tubes für Hydraulikzylinder
Die Anpassung von geschärften Rohren adressiert die Einschränkungen der Standardoptionen und bringt greifbare Verbesserungen in der Leistung des hydraulischen Systems und der Lebenszykluskosten:
1. Reduzierte Reibung und verlängerte Dichtungsdauer
Die primäre Funktion des Schraubens besteht darin, eine gleichmäßig glatte, quergeklügelte innere Bohroberfläche zu erzeugen. Custom Honing gewährleistet:
- Kontrollierte Oberflächenraufheit: Eine Oberfläche von Ra 0,4 - 0,8 μ m (üblich für die industrielle Hydraulik) reduziert die Reibung zwischen den Kolbendichtungen und dem Bohrloch um 30 - 50% im Vergleich zu ungeschraffenen oder schlecht geschraffenen Rohren. Dadurch wird der Verschleiß der Dichtungen minimiert und die Lebensdauer der Dichtungen von 6 - 12 Monaten (Standardrohre) auf 18 - 24 Monate (benutzerdefinierte geschärfte Rohre) verlängert.
- Cross-Hatch - Muster: Maßgeschneiderte Schleiermaschinen erzeugen einen präzisen Kreuz-Hüttenwinkel (typischerweise 30 - 45 °), der einen dünnen Film von Hydraulikflüssigkeit behält, der als Schmiermittel wirkt und den Metall-zu - Metall-Kontakt weiter reduziert.
Beispielsweise kann eine speziell geschärfte Röhre mit Ra 0,4 μ m in einer High-Cycle - Industriepresse (betriebene 1.000 + Zyklen / Tag) die Dichtungsaustauschkosten um 40% jährlich senken.
2. Verbesserte Druckretention und Effizienz des Systems
Hydraulische Systeme verlassen sich auf enge Toleranzen, um Druck aufrechtzuerhalten und Flüssigkeitslecks zu vermeiden. Custom honed tubes:
- Dimensionelle Genauigkeit: Enge ID-Toleranzen (z. B. H7 oder H8 gemäß ISO-Normen) sorgen für eine konstante Lücke zwischen Kolben und Bohrung und verhindern internes Leckage (Flüssigkeit, die den Kolben umgeht). Die inneren Leckraten für kundenspezifische geschärfte Rohre sind typischerweise < 0,1 L / min bei 35 MPa-vs. 0,5 - 1 L / min für Standardrohre.
- Einheitliche Wanddicke: Die kundenspezifische Fertigung eliminiert Variationen der Wanddicke (üblich in Standardrohren), die eine ungleichmäßige Druckverteilung und Zylinderdrift verursachen (unbeabsichtigte Kolbenbewegung unter Belastung).
Dies führt zu einer 10 - 15% höheren Systemeffizienz, da weniger Hydraulikflüssigkeit verschwendet wird und die Pumpe weniger Energie benötigt, um den Betriebsdruck aufrechtzuerhalten.
3. Materialoptimierung für raue Umgebungen
Standardgeschärfte Rohre sind häufig auf Kohlenstoffstahl beschränkt, der bei korrosiven, Hochtemperaturen oder hohen Verschleißanwendungen versagt. Maßgeschneiderte Schärfe ermöglichen die Materialauswahl basierend auf den Betriebsbedingungen:
- Korrosive Umgebungen (Marine, Nahrungsmittelverarbeitung): Edelstahl (304 oder 316) oder Nickel-Legierung geschärfte Rohre widerstehen Rost und chemischen Abbau.
- Hochtemperaturanwendungen (Gießereien, Luft - und Raumfahrt): Legierungsstahl (z.B. 4140) mit Wärmebehandlungen (Temperung) behält die Festigkeit bei Temperaturen bis 300 ° C.
- Anwendungen mit hohem Verschleiß (Baubau, Bergbau): Chrombeschichtete Innenlöcher (0,05 - 0,1 mm dick) erhöhen die Oberflächenhärte (bis zu 65 HRC) und verdoppeln die Lebensdauer des Rohres.
Für einen marinen Hydraulikzylinder, der Salzwasser ausgesetzt ist, überlebt ein benutzerdefiniertes 316 - Edelstahl-Schärferrohr ein Standard-Kohlenstoffstahl - Rohr um 5 - 7 Jahre.
4. Kosteneinsparungen durch maßgeschneidertes Design
Während benutzerdefinierte geschärfte Rohre höhere Vorabkosten als Standardoptionen haben, reduzieren sie die langfristigen Ausgaben durch:
- Minimierung von Downtime: Weniger Dichtungsfehler, Drucklecks und Rohrwechsel bedeuten weniger ungeplante Ausfallzeiten (kritisch für Branchen wie die Fertigung, in denen Ausfallzeiten 10.000 - 100.000 USD / Stunde kosten).
- Verzicht auf Reworking: Standardrohre erfordern oft eine Bearbeitung vor Ort, um benutzerdefinierte Zylinder anzupassen; benutzerdefinierte geschärfte Rohre kommen bereit zur Installation an, wodurch die Arbeitskosten reduziert werden.
- Verlängerung der Lebensdauer des Zylinders: Ein gut gestaltetes kundenspezifisches geschärftes Rohr kann die Lebensdauer des Hydraulikzylinders von 5 - 7 Jahren (Standard) auf 10 - 15 Jahre verlängern.
Herstellungsprozess von Custom Honed Tubes
Die Herstellung von kundenspezifischen geschärften Rohren ist ein mehrstufiger, präzise gesteuerter Prozess, um Konsistenz und Qualität zu gewährleisten:
1. Materialauswahl und Sourcing
- Je nach Anwendungsanforderungen (Last, Temperatur, Korrosion) wählt der Hersteller das Rohmaterial aus: Kohlenstoffstahl (1045), Legierungstahl (4140), Edelstahl (304 / 316) oder Speziallegierungen.
- Rohstoffe werden mit zertifizierten mechanischen Eigenschaften (Zuffestigkeit, Härte) bezogen, um den Industriestandards zu entsprechen (z.B. ASTM A519 für Stahlrohre.
2. Kalte Zeichnung (Precision Sizing)
- Das Rohmetallrohr wird durch eine Stripe (Kaltziehung) gezogen, um die gewünschte OD, ID und Wanddicke zu erreichen. Das Kaltziehen verbessert die Materialfestigkeit (um 20 - 30%) und die Abmessgenauigkeit (Toleranzen ± 0,01 mm).
- Für ultradünne oder dickwandige Rohre können mehrere Ziehläufe verwendet werden, wobei ein Zwischengühen (Wärmebehandlung) zur Reduzierung der Sprödigkeit durchgeführt wird.
3. Oberflächenveredelung (Surface Finishing)
- Das kaltgezogene Rohr wird auf einer Schärfmaschine montiert, wo rotierende Schleifsteine (typischerweise Diamant oder CBN) in das innere Bohrloch eingespeist werden.
- Die Maschine steuert drei kritische Parameter für die Anpassung:
- Oberflächenraubheit: Anpassung von Steinmasch (80 - 600masch), um Ra 0,2 - 1,6 μ m zu erreichen.
- Cross-Hatch - Winkel: Einstellung der Schwingungsgeschwindigkeit des Steins, um ein 30 - 45 ° - Muster für Flüssigkeitsretention zu erstellen.
- Bohrgerade: Sicherstellen, dass die Bohrgerade innerhalb von 0,01 mm / m ist, um eine Kolbenbindung zu verhindern.
4. Post-Honing - Behandlungen (Anpassungsschritt)
- Oberflächenbeschichtungen: Chrombeschichtung (für Verschleißbeständigkeit), Zinkbeschichtung (für Korrosionsbeständigkeit) oder PTFE-Beschichtung (für geringe Reibung).
- Wärmebehandlungen: Ersticken und Temperen (um die Härte zu erhöhen) oder Belastungsabbau (um interne Belastungen durch kaltes Ziehen zu reduzieren).
- Bearbeitung: Hinzufügen von Gewindeanschlüssen, Flanschen oder Verfackungen, um den Montageanforderungen des Hydraulikzylinders zu entsprechen.
5. Qualitätskontrolle (QC) und Zertifizierung
- Dimensionelle Prüfung: Verwendung von Koordinatenmessmaschinen (CMM) zur Überprüfung von OD, ID, Wanddicke und Geradheit.
- Oberflächenüberprüfung: Verwenden Sie ein Profilometer zur Messung von Ra und Cross-Hatch - Winkel.
- Druckprüfung: Das Rohr wird hydraulischem Druck (1,5 × dem maximalen Betriebsdruck) unterworfen, um auf Lecks zu überprüfen.
- Materialzertifizierung: Bereitstellung von Mühlenprüfberichten (MTRs), um Materialeigenschaften und die Einhaltung von Normen zu bestätigen (z. B. ISO 4394-1 für Hydraulikrohre)
Schlüsselindustrie-Anwendungen von Custom Honed Tubes
Maßgeschneiderte geschärfte Rohre sind für Hydraulikzylinder in Industrien unerlässlich, in denen Standardrohre Leistungs - oder Umweltanforderungen nicht erfüllen können:
| Industrie | Anwendung | Customisierung Fokus |
|------------------------|----------------------------------------------|----------------------------------------------|
| Konstruktion | Baggerarme, Lader-Eimer, Krane-Bogen| Hochverschleißlich verchromte Bohrungen; Legierungstahl für schwere Lasten. |
| Fertigung | Industriepressen, Spritzgießmaschinen| Ultrapräzise ID-Toleranzen (H7) für Druckretention; geringe Reibung Ra 0,4 μ m Finish |
| Marine | Schiffsteuerungssysteme, Winches | 316 Edelstahl für Salzwasserkorrosionsbeständigkeit. |
| Aerospace | Landegeräts, Flugsteuerungsaktoren | leichter Legierungsstahl (z.B. 4340); Hitzebeständige Behandlungen für hohe Temperaturen. |
| Nahrungsmittel Verarbeitung | Förderlifte, Verpackungsmaschinen | Sanitärer Edelstahl 304; glattes Ra 0,2 μ m-Finish für einfache Reinigung (konform mit FDA-Standards). |
| Bergbau | Mine Shuttle-Auto - Aktoren, Bohrgeräte | Dicken Legierungsstahl (10 + mm) für Stoßbeständigkeit; korrosionsfeste Beschichtungen. |
Wie man zuverlässige Custom Honed Tubes bezieht
Die Auswahl des richtigen Herstellers ist entscheidend, um sicherzustellen, dass kundenspezifische geschärfte Rohre die Anforderungen Ihres Hydraulikzylinders erfüllen. Die wichtigsten Kriterien zur Bewertung:
1. Technische Expertise
- Suchen Sie nach Herstellern mit mehr als 10 Jahren Erfahrung in hydraulischen geschärften Rohren, insbesondere in Ihrer Branche (z.B. Luft - und Raumfahrt, Marine)
- Überprüfen Sie die hauseigenen Engineering-Fähigkeiten: Können sie bei der Materialauswahl, der Toleranz-Design und der Nachschärfung helfen?
2. Qualitätssicherung (QA) Prozesse
- Stellen Sie sicher, dass der Hersteller die Qualitätsmanagementstandards ISO 9001 befolgt.
- Fragen Sie nach QC-Dokumentation: Lieferen Sie CMM-Berichte, Profilometerdaten und Druckprüfungszertifikate?
- Erkundigen Sie sich nach Ausfallraten: Seriöse Hersteller haben eine Ausfallrate < 0,5% für kundenspezifische geschärfte Rohre.
3. Customization Fähigkeiten
- Überprüfen Sie, ob sie nicht-Standard - Abmessungen (z. B. große ID > 200 mm, dünne Wände < 2 mm) oder Spezialmaterialien (z.B. Inconel, Titan).
- Bestätigen Sie die Vorlaufzeiten: Für dringende Projekte können sie kundenspezifische Rohre in 2 - 4 Wochen liefern (gegenüber 6 - 8 Wochen bei Standardherstellern)?
4. Kunden-Support
- Wählen Sie einen Hersteller, der After-Sales - Support anbietet: Unterstützt er bei der Installation oder löst Qualitätsprobleme umgehend?
- Suchen Sie nach Referenzen: Fragen Sie nach Fallstudien oder Kundenberichten von Unternehmen in Ihrer Branche.
