Hydraulische Zylinder sind die primären linearen Antriebe in industriellen, mobilen und Bausystemen, die den hydraulischen Flüssigkeitsdruck in gesteuerte mechanische Kraft und Bewegung umwandeln, um schwere Lasten (von 100 kg bis 100 + Tonnen) anzuheben, zu schieben, zu ziehen oder zu positionieren. Ihre Zuverlässigkeit beruht auf einem einfachen und dennoch robusten Design, das im Pascal-Gesetz verwurzelt ist, aber ihre Leistung hängt davon ab, dass der richtige Zylindertyp den Anwendungsbedürfnissen entspricht (z. B. Einwirkend für das Heben, Teleskopisch für räumlich begrenzte mobile Geräte). Um ihre Fähigkeiten voll auszuschöpfen, ist es entscheidend, nicht nur ihre Funktionsweise zu verstehen, sondern auch ihre Strukturkomponenten, Typvariationen, Konstruktionsüberlegungen und Wartungsanforderungen. Dieser Leitfaden beschreibt das Kernprinzip der Hydraulikzylinder, untersucht ihre Schlüsseltypen und skizziert bewährte Verfahren für die Konstruktion und Wartung, um eine langfristige Effizienz zu gewährleisten.
Bevor wir in das Arbeitsprinzip eintauchen, ist es wichtig, die Strukturteile des Zylinders zu identifizieren - jedes spielt eine entscheidende Rolle bei der Umwandlung von Flüssigkeitsdruck in lineare Bewegung:
| Komponente | Funktion |
|-------------------------|--------------------------------------------------------------------------|

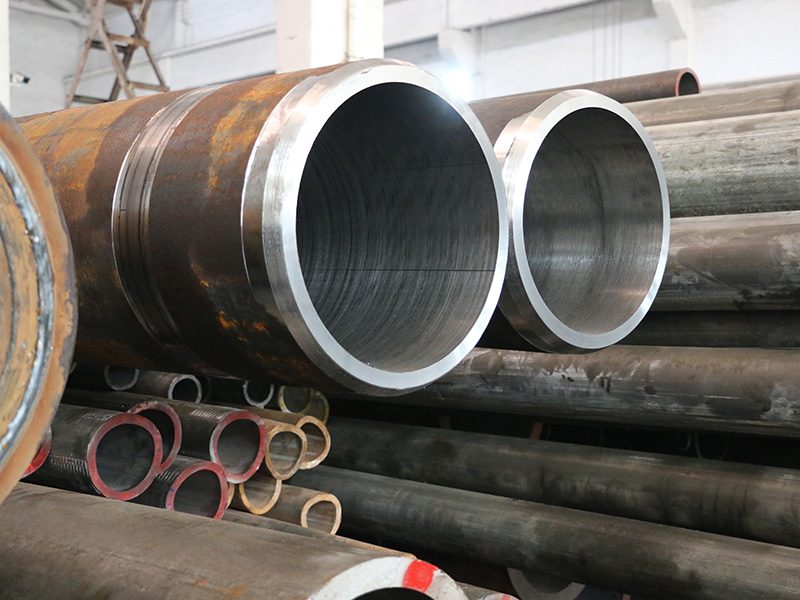

| Zylinder-Rohr (Fass)| Ein starres, hohles Druckbehälter (normalerweise aus Stahl oder Edelstahl), das den Kolben und die Hydraulikflüssigkeit beherbergt. Seine innere Oberfläche (Bohr) ist präzise bearbeitet (Ra < 0,8 μ m), um die Reibung zu minimieren und Dichtungsbeschädigungen zu verhindern. |
| Der Piston | Ein zylindrisches Bauteil, das im Rohr gleitet und den Zylinder in zwei versiegelte Kammern (Kappenende und Stangenende) teilt. Sie haben Rillen für Siegel (z. B. Kolbenringe, U-Tuppen), um Flüssigkeitslecks zwischen den Kammern zu verhindern. |
| Der Piston Rod | Eine feste Metallstange (an dem Kolben angebracht), die sich durch eine Endkappe erstreckt, um den Zylinder mit der Last zu verbinden. Seine äußere Oberfläche ist verchromt, um Korrosion und Verschleiß zu widerstehen. |
| Ende Caps | Zwei versiegelte Platten (Deckelende und Stangenende), die das Zylinderrohr schließen. Die Rodendkappe enthält eine Roddrüse (mit Wischdichtungen und Führerringen), um Flüssigkeitslecks zu verhindern und den Rod vor Verunreinigungen zu schützen. |
| Seals | Kritisch für die Druckretention:
- Kolbendichtungen: Verhindern den Flüssigkeitsfluss zwischen den beiden Zylinderkammern.
- Rod Seals: Stoppen Sie das Flüssigkeitsleck von der Stangenendeckel in die Umwelt.
- Wiper Seals: Blockieren Sie Schmutz, Staub oder Schutt vor dem Eindringen in den Zylinder (vermeidet Bohr - / Stangenbeschädigung). |
| Häfen | Gewindeöffnungen in den Endkappen, die es der Hydraulikflüssigkeit ermöglichen, in den Zylinder einzutreten / auszutreten (steuert durch Ventile im Hydrauliksystem). |
Das Arbeitsprinzip: Pascal 's Gesetz in Aktion
Der Betrieb eines Hydraulikzylinders wird durch das Pascal-Gesetz geregelt - ein grundlegendes Prinzip der Flüssigkeitsmechanik, das besagt, dass Druck auf eine eingeschränkte, nicht komprimierbare Flüssigkeit angewendet wird, gleich in alle Richtungen übertragen wird. Dieses Gesetz ermöglicht es dem Zylinder, eine hohe Kraft aus einem relativ niedrigen Flüssigkeitsdruck zu erzeugen. Hier ist, wie das Prinzip in lineare Bewegung übersetzt wird, anhand eines doppelt wirkenden Zylinders (der häufigste Typ) als Beispiel:
Schritt 1: Ausdehnen des Zylinders (Push-Bewegung)
1. Die Pumpe des Hydrauliksystems druckt die Hydraulikflüssigkeit (typischerweise Mineralöl) auf den gewünschten Druck (z. B. 10 - 35 MPa für industrielle Systeme).
2. Ein Richtungssteuerventil leitet die Druckflüssigkeit durch den Cap-End - Anschluss (der Anschluss an der Cap-End - Anschluss gegenüber der Kolbenstange) in die Cap-End - Kammer (der Raum zwischen dem Kolben und Cap-End).
3. Der Flüssigkeitsdruck wirkt auf die gesamte Fläche des Kolbens aus (da die Kappe-Endkammer keinen Platz besetzt hat). Mit der Formel Kraft = Druck × Kolbenfläche erzeugt der Druck eine lineare Kraft, die den Kolben (und angeschlossenen Stangen) nach außen drückt.
4. Wenn sich der Kolben bewegt, wird die Flüssigkeit in der Stangenendkammer (der Raum zwischen dem Kolben und der Stangenendkappe) verdrängt und fließt durch den Stangenendanschluss (gesteuert durch das Richtungsventil) zurück zum Hydraulischen Reservoir.
Schritt 2: Rückziehen des Zylinders (Pull Motion)
1. Das Richtungssteuerventil verschiebt sich und leitet Druckflüssigkeit durch den Stangenendanschluss in die Stangenendkammer um.
2. Jetzt wirkt Druck auf die * ringförmige Fläche * des Kolbens (Gesamtfläche des Kolbens abzüglich der Fläche der Kolbenstange, die Platz in der Stange-Endkammer nimmt). Während die Kraft, die während des Rückziehens erzeugt wird, geringer ist als während der Ausdehnung (aufgrund der kleineren effektiven Fläche), reicht sie trotzdem aus, um die Stange wieder in den Zylinder zu ziehen.
3. Flüssigkeit in der Kappenende Kammer wird verdrängt und kehrt durch den Kappenendeanschluss in den Reservoir zurück.
Single-Acting vs. Doppel-Acting - Bewegung
- Einwirkende Zylinder nutzen nur hydraulischen Druck in eine Richtung (z. B. Ausweitung). Der Rückzug beruht auf äußeren Kräften (Schwerkraft, Federn oder dem Gewicht der Last) anstatt auf ein einfacheres Design für den Flüssigkeitsdruck, beschränkt sich jedoch auf einrichtungsgemäße Kraftanwendungen (z. B. Dump Truck Betten, Klemmwerkzeuge).
- Doppelwirkende Zylinder nutzen den Flüssigkeitsdruck sowohl für die Ausdehnung als auch für den Rückzug, wodurch eine präzise Kontrolle der Bewegung in beide Richtungen möglich ist (z. B. Bagger-Arme, Fabrikpresse).
Typen von Hydraulikzylindern
Hydraulikzylinder werden nach Konstruktion klassifiziert, um spezifischen Anwendungsbedürfnissen gerecht zu werden. Die vier am häufigsten verbreiteten Typen sind:
1. Einwirksame Zylinder
- Design: Ein Flüssigkeitsanschluss (für die Ausdehnung); eine Feder oder Schwerkraft treibt den Rückzug.
- Vorteile: Einfach, kostengünstig, leicht (weniger Komponenten).
- Ideale Anwendungen: Heben von Lasten (z. B. Scherenheben), Klemmen oder Dump Truck Bett Neigung (wo die Schwerkraft hilft Rückzug).
2. Doppelwirkende Zylinder
- Design: Zwei Flüssigkeitsanschlüsse (einer für die Ausdehnung, einer für den Rückzug); Flüssigkeitsdruck treibt beide Richtungen.
- Vorteile: Vielseitige, präzise Steuerung von Geschwindigkeit und Kraft in beide Richtungen.
- Ideale Anwendungen: Industriepressen, Roboterarme, Bagger-Eimer oder jede Anwendung, die eine Push / Pull-Bewegung erfordert.
3. Teleskopische Zylinder
- Design: Mehrere verschachtelte, konzentrische Röhre Stufen (wie ein Teleskop), die sich sequenziell erstrecken. Nur die größte Stufe hat einen Flüssigkeitsanschluss; kleinere Stufen erstrecken sich, wenn der Flüssigkeitsdruck aufbaut.
- Vorteile: Lange Stranglänge (z.B. 2-5 m) aus einer kompakten zurückgezogenen Größe (kritisch für platzbegrenzte mobile Geräte).
- Ideale Anwendungen: Hubzylinder von Dump Trucks, Kranträger oder Müllwagen-Arme (wo ein langer Strang erforderlich ist, aber der Platz eingeschränkt ist).
4. Oszillierende Hydraulikzylinder (Rotary Actuators)
- Designs: Ein Kolben mit Zahnrädern vernetzt sich mit einem festen Zahnrädern; Flüssigkeitsdruck treibt den Kolben in einem linearen Bogen (anstatt einer geraden Linie), dreht das Zahnrad (und angeschlossenen Last) 90 - 180 °.
- Vorteile: Umwandelt den Flüssigkeitsdruck in Rotationsbewegung ohne externe Verbindungen.
- Ideale Anwendungen: Ventilbetrieb, Richtungänderungen des Förderbands oder Roboter-Gelenk - Rotation.
Kritische Designüberlegungen für Hydraulikzylinder
Um eine zuverlässige Leistung eines Hydraulikzylinders zu gewährleisten, muss die Konstruktion an die Anwendungsanforderungen ausgerichtet sein. Schlüsselfaktoren zu priorisieren:
1. Kraft und Druck Rating
- Berechnen Sie die erforderliche Kraft unter Verwendung von Kraft = Druck × effektive Kolbenfläche. Sicherstellen Sie den maximalen Druck des Zylinders (z. B. 35 MPa) überschreitet den Betriebsdruck des Systems, um Ausfall zu vermeiden.
- Bei Doppelwirkenden Zylindern berücksichtigen Sie bei der Größe für Zuganwendungen eine reduzierte Rückziehkraft (aufgrund der Ringfläche der Kolbenstange).
2. Stroke Länge
- Definieren Sie die minimale / maximale Entfernung, die sich die Last bewegen muss (Taktlänge). Vermeiden Sie eine übermäßige Größe: Ein längerer als notwendiger Schlag erhöht das Zylindergewicht, die Kosten und das Risiko einer Verbiegung der Kolbenstange (aus dem erhöhten Hebelarm).
3. Montage Stil
- Wählen Sie eine Montagemethode, die dem Belastungstyp (Axial vs. Radial) und der Bewegung entspricht:
- Flanschmontage: Für axielle Belastungen (z.B. Prässe); bietet eine stabile, starre Unterstützung.
- Trunnion-Mount: Für Schwenkenbewegung (z.B. Baggerarme); verteilt radialen Lasten gleichmäßig.
- Clevis Mount: Für Anwendungen mit geringfügigen Fehlausrichtung (z.B. Förderlifte); ermöglicht Winkel-Anpassung.
4. Material Auswahl
- Zylinder-Tube: Stahl (hohe Festigkeit für den industriellen Einsatz), Edelstahl (Korrosionsbeständigkeit für Lebensmittel / medizinische Anwendungen) oder Aluminium (leichtes Gewicht für Luft - und Raumfahrtausrüstung / Mobilgeräte).
- Kolbenstangen: Chromverlagter Stahl (Standard) oder Edelstahl (korrosive Umgebungen).
- Dichtungen: Nitril (Standardtemperaturen, 0 - 80 ° C), Viton (hohe Temperaturen, 80 - 200 ° C) oder EPDM (niedrige Temperaturen, -40 - 120 ° C).
5. Umweltwiderstand
- Bei schwierigen Bedingungen (z.B. Bauarbeiten, Marine), Hinzufügen von Stabenschuhen (um Trümmer zu blockieren) oder korrosionsbeständige Beschichtungen (z. B. Zinkplatzierung für Stahlrohr).
- Für Hochtemperaturanwendungen (z. B. Gießereien), verwenden hitzebeständige Dichtungen und Rohrmaterialien (z.B. Inconel-Legierung).
Best Practices für eine langfristige Effizienz
Ausfall des Hydraulikzylinders (z. B. Lecks, gebogenen Stangen oder Dichtungsbeschädigungen) entstehen oft aus einer schlechten Wartung, die zu teuren Ausfallzeiten führt. Folgen Sie diesen Praktiken, um die Lebensspanne zu verlängern:
1. Regelmäßige Leak Inspektionen
- Überprüfen Sie die Dichtungen (Stab, Kolben) und die Anschlüsse wöchentlich auf Flüssigkeitslecks. Selbst kleine Lecks (1 Tropfen / Minute) verringern Flüssigkeit und reduzieren den Druck des Systems. Ersetzen Sie abgenutzte Dichtungen sofort (verwenden Sie OEM Dichtungen für die Kompatibilität).
2. Rod und Bore Wartung
- Überprüfen Sie die Chromoberfläche der Kolbenstange monatlich auf Kratzer, Beulen oder Korrosion (diese Schädendichtungen). Polnische kleinere Kratzer mit feinkrittigem Schleifpapier; ersetzen Sie Stangen mit tiefen Schäden.
- Bei Zylinderrohren überprüfen Sie die Bohrung auf Verschleiß oder Schnitt während des Dichtungsaustauschs. Schärfen des Bohrens (Präzisionsbearbeitung), wenn die Oberflächenrauheit Ra 1,6 μ m übersteigt.
3. Hydraulik Fluid Care
- Aufrechterhaltung der Flüssigkeitsreinheit: Verwenden Sie einen 10 - 25 μ m Filter im Hydrauliksystem, um Verunreinigungen (Schmutz, Metallschäfer) zu entfernen, die die Bohrung kratzen oder Dichtungen beschädigen.
- Überwachen Sie den Flüssigkeitsstand und die Temperatur: Halten Sie die Flüssigkeit zwischen den Minimum - / Maximum-Marken des Reservoirs; vermeiden Sie eine Überhitzung (begrenzen Sie auf < 60 ° C, da hohe Temperaturen Dichtungen und Flüssigkeit verschlechtern).
4. Präventive Lubrication
- Schmiermittelmontagepunkte (z. B. Trunnionstifte, Schliessbolzen) monatlich mit Lithiumfett, um Reibung und Verschleiß zu reduzieren.
5. rechtzeitige Reparaturen
- Probleme sofort beheben: Eine gebogene Stange oder undichte Dichtung verschlechtert sich im Laufe der Zeit und führt zu umfangreicheren (und teuren) Schäden (z. B. (Bore Scoring) Bei komplexen Reparaturen (z. B. Röhre schärfen), konsultieren Sie einen zertifizierten Hydrauliktechniker.
