Im Engineering, Fertigung und Bau sind Zylinderrohre grundlegende Komponenten, die durch ihre hohle, zylindrische Geometrie und die Fähigkeit definiert werden, die Strukturfestigkeit, die Effizienz des Flüssigkeits - / Gastransports und die Vielseitigkeit über Materialien hinweg auszugleichen. Im Gegensatz zu festen zylindrischen Stäben (die Lastabhänge ohne Hohlraum priorisieren) oder nicht-kreisförmigen Rohren (z.B. quadratisch, rechteckig), Zylinderrohre zeichnen sich durch ihren einheitlichen kreisförmigen Querschnitt aus - ein Design, das Spannungen gleichmäßig verteilt, die Flüssigkeitsreibung minimiert und die Kompatibilität mit standardisierten Armaturen ermöglicht (z. B. Ventile, Anschlüsse). Aber was genau klassifiziert ein Zylinderrohr, wie wirkt sich die Materialauswahl auf seine Leistung aus und warum ist es in allen Branchen von der Luft - und Raumfahrt bis zur Sanitärversorgung allgegenwärtig? Dieser Leitfaden enthält seine technische Definition, Kernmerkmale, Materialien, Anwendungen und Herstellungsprozesse, um seine Rolle in modernen Ingenieurssystemen zu klären.
Ein Zylinderrohr (oder zylindrisches Rohr) ist eine hohle, langgestreckte Struktur mit konsistenten kreisförmigen Querschnitten entlang seiner gesamten Länge. Seine technische Klassifizierung beruht auf drei nicht verhandelbaren Eigenschaften, die es von anderen Rohr - oder zylindrischen Bauteilen unterscheiden:
1. Hollow Core: Anders als feste Zylinder (z.B. Stahlstäbe), Zylinderrohre haben eine innere Hohlräume (Bohr), die Flüssigkeits - / Gastransport, Komponentenintegration (z.B. Kolben in Hydraulikzylindern), oder Gewichtsreduktion ohne Kraft zu opfern.
2. Einheitlicher kreisförderter Querschnitt: Die Außen - und Innendurchmesser (OD und ID) bleiben entlang der Länge des Rohres konstant, wodurch eine gleichmäßige Spannungsverteilung (kritisch für Druckanwendungen) und ein vorhersehbarer Flüssigkeitsfluss (über eine konsistente Querschnittsfläche) gewährleistet werden.
3. Definition der Wanddicke: Der Abstand zwischen der äußeren und inneren Oberfläche (Wanddicke, t) ist so konzipiert, dass die strukturelle Integrität (Widerstand gegen äußeren Druck oder Biegung) und die Gewichtseffizienz ausgeglichen werden. Die Dicke wird häufig durch Normen festgelegt (z. B. ASTM für Metalle, ISO für Kunststoffe), um die Kompatibilität mit Industrieanwendungen zu gewährleisten.
Technische Anmerkung: Zylinderrohre unterscheiden sich von "Rohren", obwohl die Begriffe manchmal verwirrt sind. Rohre sind hauptsächlich für den Flüssigkeits - / Gastransport konzipiert und nach Nenndurchmesser (ein nicht präziser Industriestandard) gegründet, während Zylinderrohre für Präzisionsanwendungen konzipiert sind (z. B. hydraulische Systeme) und durch exakte OD / ID-Messungen abgegrenzt.
Gemeinsame Materialien für Zylinderrohre und ihre Leistungsmerkmale
Die Auswahl des Materials für Zylinderrohre wird von den Anwendungsanforderungen bestimmt: Druckbeständigkeit, Korrosionsbelastung, Gewichtsbeschränkungen, Wärmeleitfähigkeit und Kosten. Im Folgenden sind die am häufigsten verwendeten Materialien und ihre speziellen Rollen aufgeführt:
| Materialien | Schlüssel Eigenschaften | Ideale Anwendungen |
|------------------------|--------------------------------------------------------------------------------|---------------------------------------------------|
| Stahl (Kohlenstoff / Legierungen)| Hohe Zugfestigkeit (300 - 1.500 MPa), hervorragende Druckbeständigkeit, Erschwinglichkeit. | Strukturelle Stütze (Baugerüst), hydraulische / pneumatische Zylinderfässer, Automobilantriebswellen. |
| Galvanierter Stahl | Stahl mit Zink beschichtet; erhöhte Korrosionsbeständigkeit (vs. bloßem Stahl). | Außenbau (Zäune, Strukturrahmen), Wasserleitungen in korrosiven Umgebungen. |
| Aluminium | Leichtgewicht (1 / 3 der Dichte von Stahl), gute Korrosionsbeständigkeit, moderate Festigkeit. | Luftfahrtkomponenten (Flugzeughydraulikleitungen), Automotive Abgassysteme, leichte Strukturrahmen. |
| Copper | Außergewöhnliche Wärmeleitfähigkeit, natürliche Korrosionsbeständigkeit, antimikrobielle Eigenschaften. | Sanitäranlagen (Wasserversorgungsleitungen), HVAC-Kältemittelrohre, elektrische Erdstäbe. |
| Edelstahl (304 / 316)| Hohe Korrosionsbeständigkeit (widersteht Salzwasser, Chemikalien), Biokompatibilität. | Medizinische Geräte (chirurgische Instrumente), Marineanwendungen (Boot Rigging), Lebensmittelverarbeitungsgeräte (Sanitärröhren). |
| Kunststoff (PVC, HDPE, PTFE)| Leichtes Gewicht, chemische Beständigkeit, geringe Reibung, niedrige Kosten. | Sanitäranlagen (PVC-Abflussrohre), chemischer Transport (HDPE), Hochtemperaturflüssigkeitsleitungen (PTFE) |
Industrielle und kommerzielle Anwendungen von Zylinderrohren
Der kreisförmige Querschnitt, das hohle Design und die Materialvielseitigkeit von Zylinderrohren machen sie branchenübergreifend unverzichtbar. Unten sind ihre wirkungsvollsten Anwendungsfälle:
1. Bau - und Strukturtechnik
- Load-Bearing Unterstützt: Stahlzylinderrohre (oft verzinkt) werden in Gerüst, Trägern und architektonischen Rahmenwerken verwendet - ihre kreisförmige Form verteilt Druckspannung gleichmäßig und unterstützt schwere Lasten (z. B. 100 + kg pro Röhre) ohne Verformung.
- Fassade und Ästhetik: Zylinderrohre aus Aluminium oder Edelstahl schaffen schlanke, moderne architektonische Elemente (z.B. Vorhangwandrahmen, Geländer) wegen ihrer sauberen Linien und Korrosionsbeständigkeit.
2. Hydraulische und pneumatische Systeme
- Zylinder Barrels: Präzisionsstahl - oder Edelstahl-Zylinderrohre bilden den Kern von Hydraulik - / Pneumatikzylindern - ihre glatte Innenbohrung (bearbeitet auf ± 0,01 mm Toleranz) ermöglicht es Kolben, sich mit minimalen Reibung zu bewegen und lineare Kraft für die Maschine zu erzeugen (z. B. Bagger-Arme, Fabrikpresse).
- Fluid Lines: Kupfer - oder Kunststoff-Zylinderrohre transportieren Hydrauliköl oder Druckluft zwischen Systemkomponenten (Pumpen, Ventile) - ihre geringe innere Reibung sorgt für eine effiziente Druckübertragung.
3. Automotive und Aerospace
- Exhaust-Systeme: Zylinderrohre aus Aluminierungsstahl oder Edelstahl widerstehen hohen Temperaturen (bis zu 800 ° C) und Korrosion durch Abgase und sind daher ideal für die Abgaskollektoren von Fahrzeugen / LKW.
- Luft - und Raumfahrthydraulik: Leichtgewichtige Aluminium - oder Titan-Zylinderrohre (Titan für Hochdruckanwendungen) werden in Flugzeug-Landwerk - und Steuerungssystemen verwendet - ihr Kraft-Gewichts - Verhältnis reduziert den Kraftstoffverbrauch.
4. Sanitär und Fluid Transport
- Wasserversorgung: Kupfer - oder PEX (Kunststoff) Zylinderrohre liefern Trinkwasser - die antimikrobiellen Eigenschaften von Kupfer verhindern das Wachstum von Bakterien, während PEX flexibel ist und leicht in engen Räumen zu installieren ist.
- Verteilung von Gas: Stahl - oder Polyethylen (PE) Zylinderrohre transportieren Erdgas - Stahl widersteht hohem Druck (bis zu 10 MPa), während PE für den unterirdischen Einsatz korrosionsbeständig ist.
5. Medizinische und Sanitärindustrie
- Medizinische Geräte: Edelstahl 316 Zylinderrohre werden in chirurgischen Werkzeugen verwendet (z. B. Endoskope) und implantierbare Geräte (z.B. Orthopädische Stangen) - ihre Biokompatibilität und Korrosionsbeständigkeit vermeiden Gewebeirritationen.
- Nahrungsmittelverarbeitung: Sanitärfähige Edelstahl-Zylinderrohre transportieren Flüssigkeiten (z. B. Milch, Fruchtsaft) in Lebensmittelpflanzen - ihre glatte innere Oberfläche ist leicht zu reinigen und entspricht den FDA - und EU-Lebensmittelsicherheitsstandards.
Fertigungsprozesse für Zylinderrohre
Die Herstellung von Zylinderrohren variiert je nach Material, folgt aber einem standardisierten Arbeitsablauf, um Präzision und Konsistenz zu gewährleisten. Im Folgenden finden Sie eine Aufschlüsselung der gängigsten Herstellungsmethoden:
1. Für Metall-Zylinder - Röhren

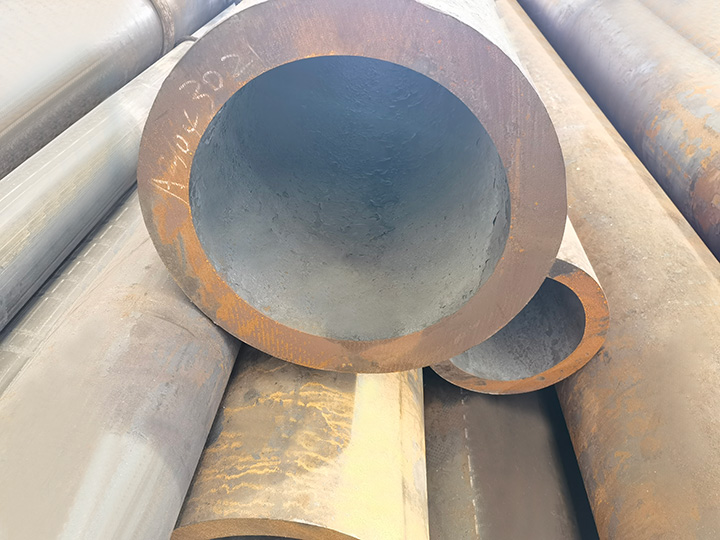

a. Nahtlose Rohrherstellung (für Hochdruck-Anwendungen)
- Schritt 1: Heizung von Metallzolle: Ein fester Metallzolle (Stahl, Aluminium, Kupfer) wird auf 1.100 - 1.300 ° C (für Stahl) erhitzt, um es malbar zu machen.
- Schritt 2: Piercing: Eine Mandel (eine lange Metallstange) wird durch das Billet gedrückt, um eine hohle Hohlraum zu erzeugen, die eine "hohle Blüte" bildet. "
- Schritt 3: Extrusion / Rollen: Die Hohlblüte wird durch Walzmühlen oder Extruder geleitet, um ihren Durchmesser und ihre Wanddicke auf die gewünschten Abmessungen zu reduzieren. Aus Gründen der Präzision (z.B. Hydraulikrohre), Kaltziehung wird verwendet, das Rohr durch eine Form zu ziehen, um enge Toleranzen (± 0,005 mm) zu erreichen.
- Schritt 4: Wärmebehandlung: Das Rohr wird geglüht (erhitzt und langsam gekühlt), um die Sprödigkeit zu reduzieren und die Festigkeit zu verbessern.
- Schritt 5: Veredelung: Die innere Bohrung wird geschärft (mit Schleifwerkzeugen bearbeitet), um eine glatte Oberfläche (Ra < 0,8 μ m) für hydraulische Anwendungen zu erzeugen. Oberflächenbehandlungen (Verzinkung, Anodisierung) werden für die Korrosionsbeständigkeit hinzugefügt.
b. Schweißrohrherstellung (für Anwendungen mit niedrigem bis mittlerem Druck)
- Schritt 1: Metallspule Entrollen: Eine flache Metallspule (Stahl, Aluminium) wird entrollt und in flache Streifen geschnitten.
- Schritt 2: Formen: Der Streifen wird mit Rollformmaschinen in eine zylindrische Form gebogen, wobei sich die Kanten treffen, um eine Naht zu bilden.
- Schritt 3: Schweißen: Der Naht wird mit Hochfrequenz-Induktionsschweißen (für Stahl) oder TIG-Schweißen (für Aluminium) geschweißt, um eine leckdichte Verbindung zu erstellen.
- Schritt 4: Größen / Schneiden: Das geschweißte Rohr wird durch Größenrollen geleitet, um einen gleichmäßigen Durchmesser zu gewährleisten, dann auf die Länge geschnitten.
2. Für Plastik-Zylinder - Röhrchen
- Extrusion: Kunststoffharz (PVC, HDPE) wird geschmolzen und durch eine kreisförmige Form gezwungen, um ein hohles Rohr zu bilden. Ein Mandrel im Inneren der Form behält die innere Hohlräume.
- Kühlung: Das extrudierte Rohr wird in einem Wasserbad gekühlt, um seine Form zu verfestigen.
- Schneiden / Beenden: Das Rohr wird auf die Länge geschnitten, und Fittungen (z. B. Gewinde) werden über Spritzgießen oder Bearbeitung hinzugefügt.
Qualitätskontrollstandards für Zylinderrohre
Um die Zuverlässigkeit zu gewährleisten, müssen Zylinderrohre branchenspezifische Standards erfüllen, die Abmessungen, Festigkeit und Leistung regeln:
- Metalle: ASTM A519 (nahtlose Rohre aus Kohlenstoffstahl), ASTM B280 (Kupferrohre für Sanitäranlagen), ISO 4394-1 (hydraulische Stahlrohre).
- Kunststoffe: ASTM D1785 (PVC-Rohre / Rohre), ISO 4427 (PE-Rohre für die Wasserversorgung).
- Testing: Rohre unterziehen sich Druckprüfung (hydrostatische Prüfung mit Wasser und Druck ausüben, um zu überprüfen, auf Lecks), Dimensionsprüfung (mit Kalibern / Mikrometer) und Zugfestigkeit Prüfung (Zug bis zu einem Versagen, um die Festigkeit zu messen).
